TR-2B轉矩轉速采集儀
一、技術指標
1．轉矩采集范圍：0~50000Nm （由拉壓傳感器的量程確定）
2．轉速采集范圍：2~20000r/min。
3.轉矩采集誤差：小于0.1%
4．轉速采集誤差：小于0.1%
5．采樣周期：1秒
6.消耗功率：小于10w
7．自動判別并顯示正負轉矩
8.安裝方式：嵌入式；面板尺寸：305*118；開孔尺寸：290*100

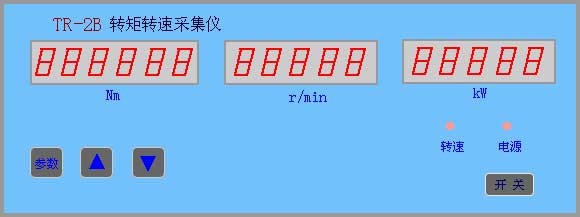

二、面板介紹
前面板配置了“參數”、“向上”、“向下”三只按鍵 ，以實現人機對話。
三、系統設置
該系統需設置如下參數：
1.轉矩量程 2.轉速傳感器齒數 3.串口通信地址
四、工作原理
動力的轉矩等于力臂的長度乘以力傳感器所受的力；
動力的轉速對應與轉速傳感器輸出的脈沖數。
配套軟件(選購)

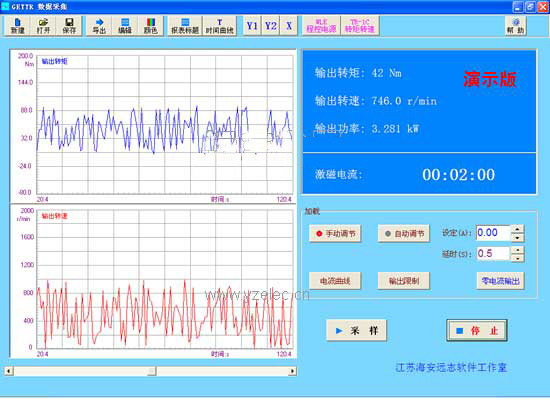

一、 GETTR 轉矩轉速數據采集軟件界面

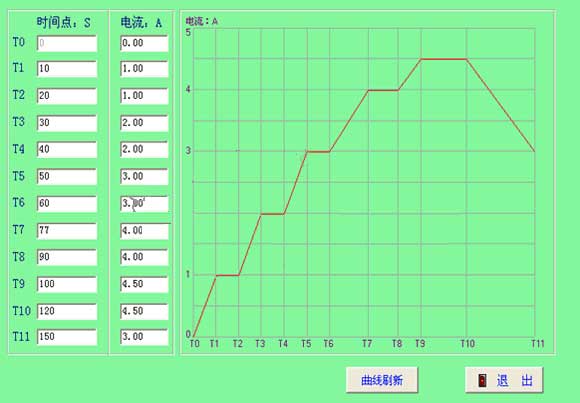

二、程控加載
需配接WLK-1B（或WLK-3B、WLK-5B）程控電源。
按照設定的激磁電流變化曲線加載。
需配接WLK-1B（或WLK-3B、WLK-5B）程控電源。
按照設定的激磁電流變化曲線加載。
三、軟件說明
1. 系統通過1臺TR-2B轉矩轉速采集儀采集被測設備的轉矩和轉速；用WLK-3B程控電源控制磁粉制動器對被測設備進行加載。
2. 所有儀器通過RS232（或RS485）總線與電腦連接，實現對被測設備的自動加載以及對數據的集中采集。實時顯示各參數與時間之間的關系曲線，以記錄整過測試過程。
3. 以曲線的形式輸出報表。
4. 測試數據可導出生成Microsoft Excel文件（*.xls），用于對采集數據的再處理。
